Kabelbäume maschinell einflechten
Re: Kabelbäume maschinell einflechten
Krasses Projekt , meine Hochachtung
Gruss Oachkatzl
, meine Hochachtung Gruss Oachkatzl
Lieber Hosenträger als gar kein Halt im Leben,
1312
1312
-
grumbern
- Administrator
- Beiträge: 17939
- Registriert: 18. Jan 2013
- Motorrad:: Kreidler Mustang (1981, original), Kreidler RS (1974, Café), Kreidler Florett 80 (1982, original), Enfield Bullet 350 (1979, original), XS-650 (1977, Café), Royal Enfield Indian Chief 700 (1959), Royal Enfield Trial (1963, im Aufbau), Royal Enfield Interceptor (1964, im Aufbau)
- Wohnort: Spessart
Re: Kabelbäume maschinell einflechten

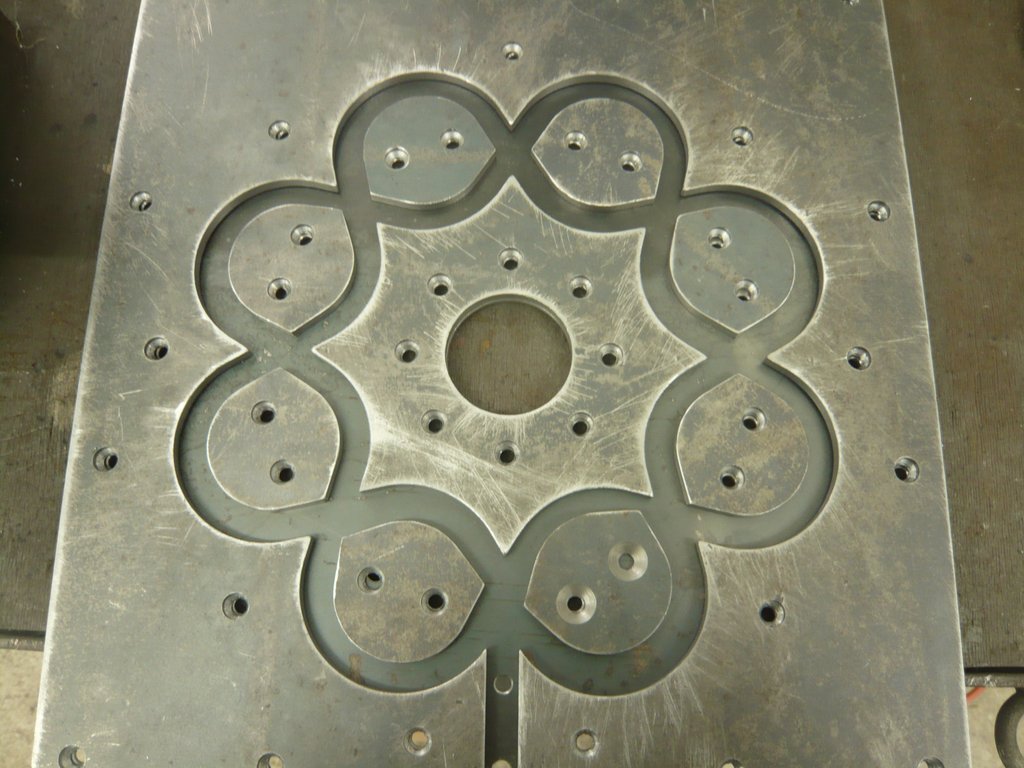

"Kleines" Update, die wichtigsten Teile sind gefräst:
Grob mit der Feile entgratet, die Spuren stören nicht weiter, wird eh noch mal drüber geschliffen. Die Bohrungen müssen noch ordentlich nachgesenkt werden, der Anbohrer hat leider nur 10mm

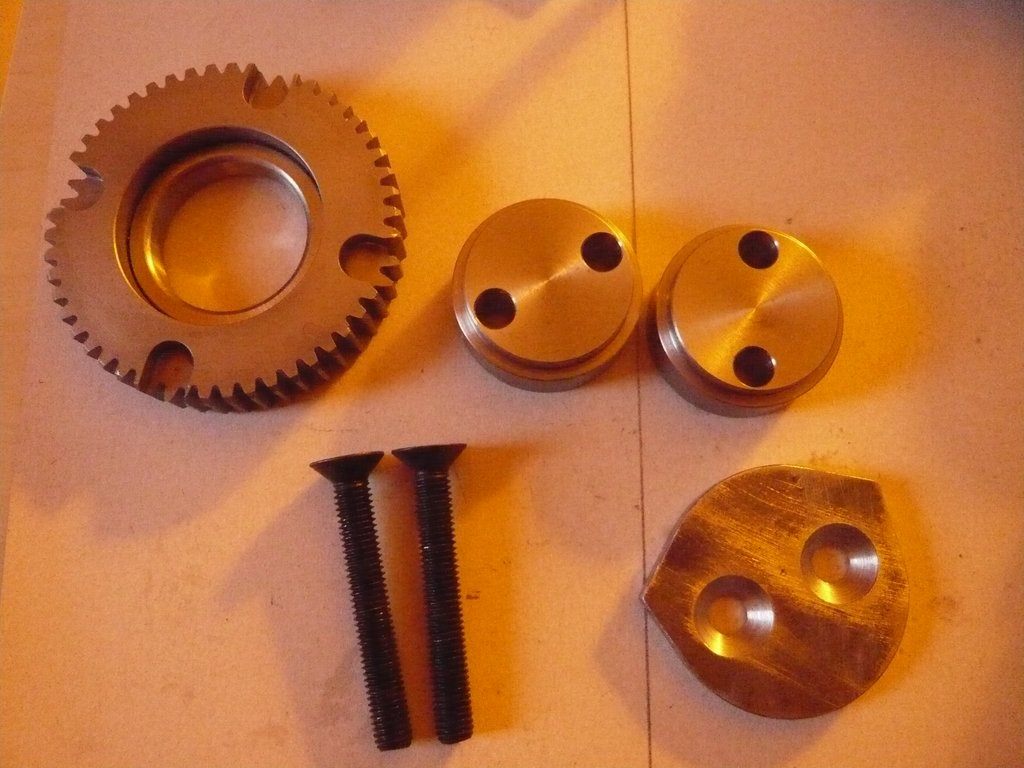

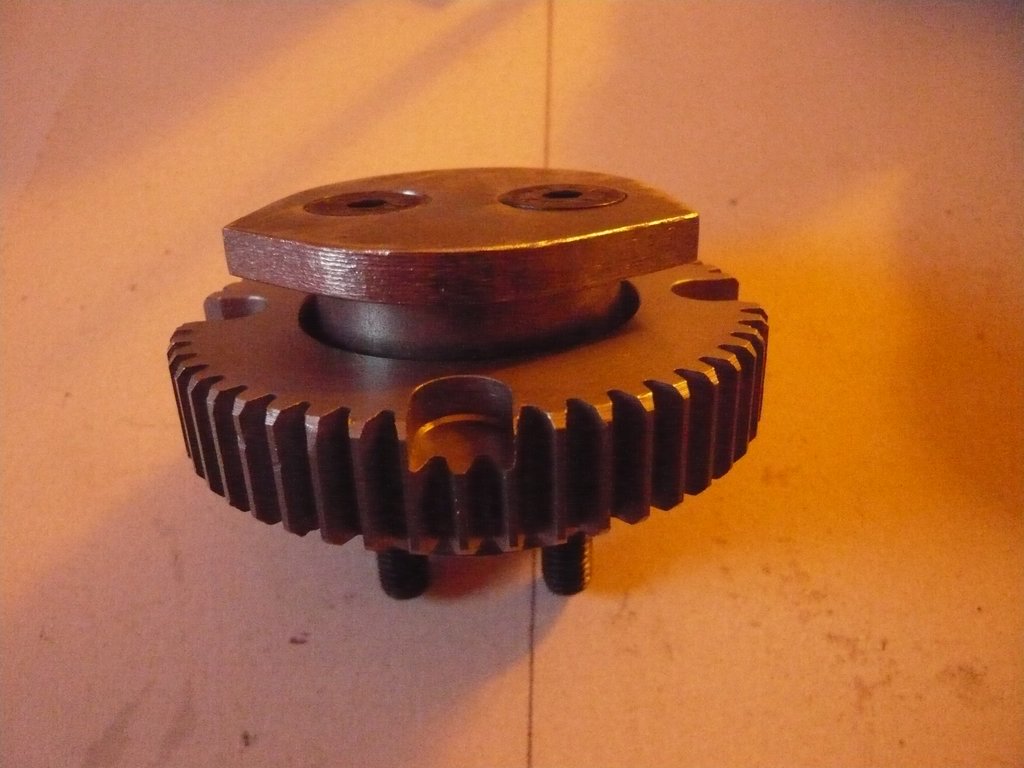

Vorerst mal bin ich aber noch mit den zweiteiligen "Achsen" der Räder beschäftigt. Den Bund haben sie alle schon, aber 8 von den 16 (!) müssen noch auf Maß gedreht werden. Das ist etwas langwieriger, da ich dem Lehrling das Maß gesagt habe, das er absägen soll, bei dem ich schon großzügige 2mm Bearbeitungsaufmaß eingerechnet hatte. "Leider" hat der mitgedacht und seinerseits noch mal großzügig abgeschnitten, in der Vermutung, das von mir genannte Maß wäre das, auf das später gedreht werden soll... Jetzt müssen da halt mal 5-6mm an jedem Teil runter (also gute 90mm insgesamt) und bei einer Zustellung von 0,5mm zieht sich das hin.
Weiterhin brauche ich dann noch zwei Bohrungen an jeder Halbachse, das gibt auch noch mal einen Spaß.
Jede Menge Fleißarbeit, so zu sagen
Gruß,
Andreas
Grob mit der Feile entgratet, die Spuren stören nicht weiter, wird eh noch mal drüber geschliffen. Die Bohrungen müssen noch ordentlich nachgesenkt werden, der Anbohrer hat leider nur 10mm
Vorerst mal bin ich aber noch mit den zweiteiligen "Achsen" der Räder beschäftigt. Den Bund haben sie alle schon, aber 8 von den 16 (!) müssen noch auf Maß gedreht werden. Das ist etwas langwieriger, da ich dem Lehrling das Maß gesagt habe, das er absägen soll, bei dem ich schon großzügige 2mm Bearbeitungsaufmaß eingerechnet hatte. "Leider" hat der mitgedacht und seinerseits noch mal großzügig abgeschnitten, in der Vermutung, das von mir genannte Maß wäre das, auf das später gedreht werden soll... Jetzt müssen da halt mal 5-6mm an jedem Teil runter (also gute 90mm insgesamt) und bei einer Zustellung von 0,5mm zieht sich das hin.
Weiterhin brauche ich dann noch zwei Bohrungen an jeder Halbachse, das gibt auch noch mal einen Spaß.
Jede Menge Fleißarbeit, so zu sagen
Gruß,
Andreas
Du musst registriert und eingeloggt sein, um die Dateianhänge dieses Beitrags sehen zu können.
-
grumbern
- Administrator
- Beiträge: 17939
- Registriert: 18. Jan 2013
- Motorrad:: Kreidler Mustang (1981, original), Kreidler RS (1974, Café), Kreidler Florett 80 (1982, original), Enfield Bullet 350 (1979, original), XS-650 (1977, Café), Royal Enfield Indian Chief 700 (1959), Royal Enfield Trial (1963, im Aufbau), Royal Enfield Interceptor (1964, im Aufbau)
- Wohnort: Spessart
Re: Kabelbäume maschinell einflechten
Es geht weiter.

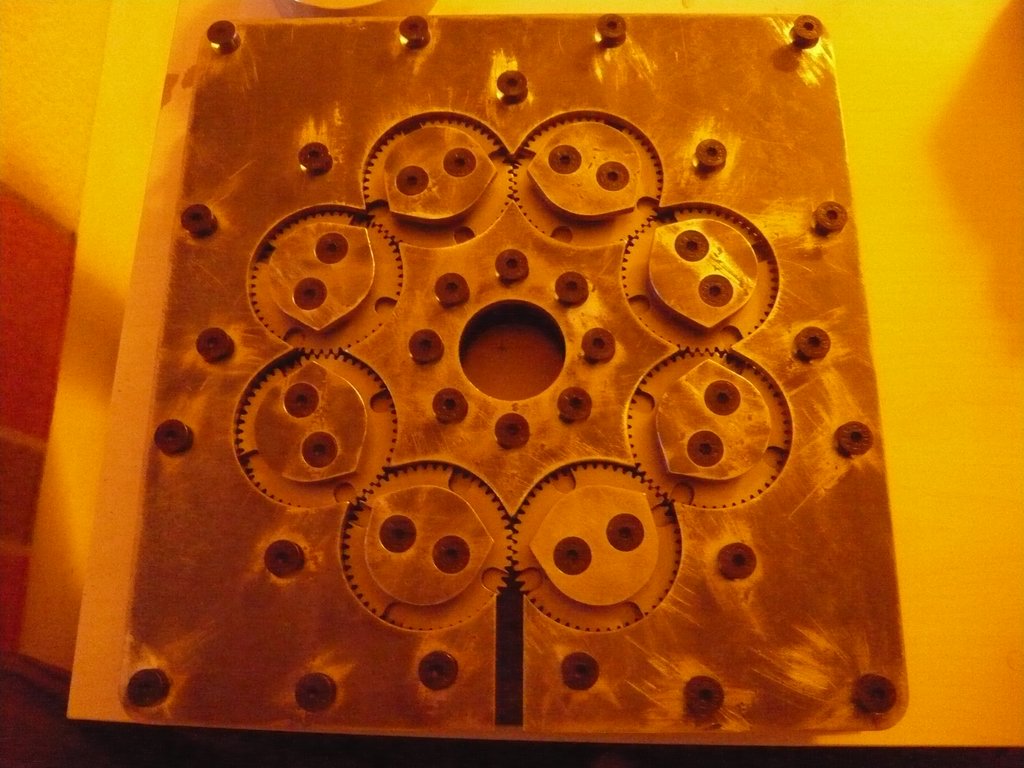

Die Achsen sind fertig gedreht und gebohrt, ebenso die Platten für oben und unten. Habe alles mal probehalber zusammen gesteckt, es fehlen aber noch die Distanzen zwischen die Platten. Die liegen jetzt nur auf, kommen aber später so hoch wie der Rest:
Einige Lager laufen noch etwas zu stramm, da werde ich die Sitze noch etwas ausschleifen. Dann noch die Position für den Motor ermitteln, Ritzelträger bauen und das Ritzel bearbeiten, dann kann es an die Elektrik gehen.
Gruß,
Andreas
Die Achsen sind fertig gedreht und gebohrt, ebenso die Platten für oben und unten. Habe alles mal probehalber zusammen gesteckt, es fehlen aber noch die Distanzen zwischen die Platten. Die liegen jetzt nur auf, kommen aber später so hoch wie der Rest:
Einige Lager laufen noch etwas zu stramm, da werde ich die Sitze noch etwas ausschleifen. Dann noch die Position für den Motor ermitteln, Ritzelträger bauen und das Ritzel bearbeiten, dann kann es an die Elektrik gehen.
Gruß,
Andreas
Du musst registriert und eingeloggt sein, um die Dateianhänge dieses Beitrags sehen zu können.
-
grumbern
- Administrator
- Beiträge: 17939
- Registriert: 18. Jan 2013
- Motorrad:: Kreidler Mustang (1981, original), Kreidler RS (1974, Café), Kreidler Florett 80 (1982, original), Enfield Bullet 350 (1979, original), XS-650 (1977, Café), Royal Enfield Indian Chief 700 (1959), Royal Enfield Trial (1963, im Aufbau), Royal Enfield Interceptor (1964, im Aufbau)
- Wohnort: Spessart
Re: Kabelbäume maschinell einflechten
Es hat sich ein Bisschen was getan.

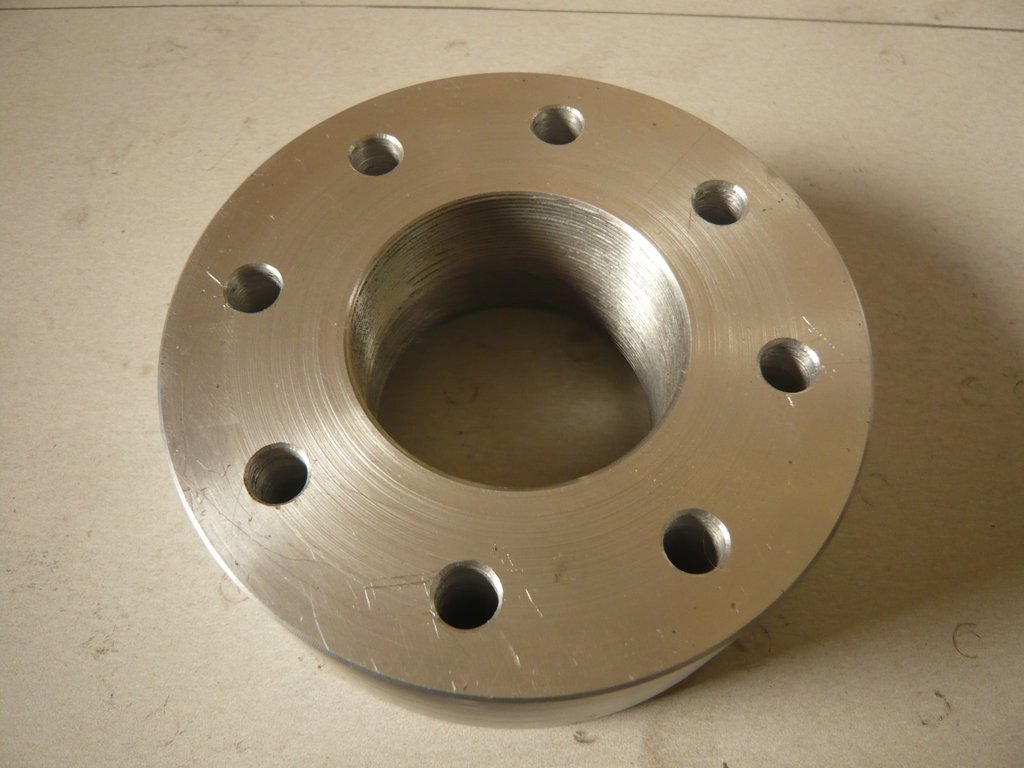

Als Distanz in der Mitte und gleichzeitig als Befestigung für die Kabeldruchführung und spätere Garnumlenkung, habe ich einen Aluminiumring gedreht, mit M50x1 Feingewinde und entsprechenden Bohrungen zum Verschrauben der beiden Platten:
Passend dazu das Rohr für die Durchführung:

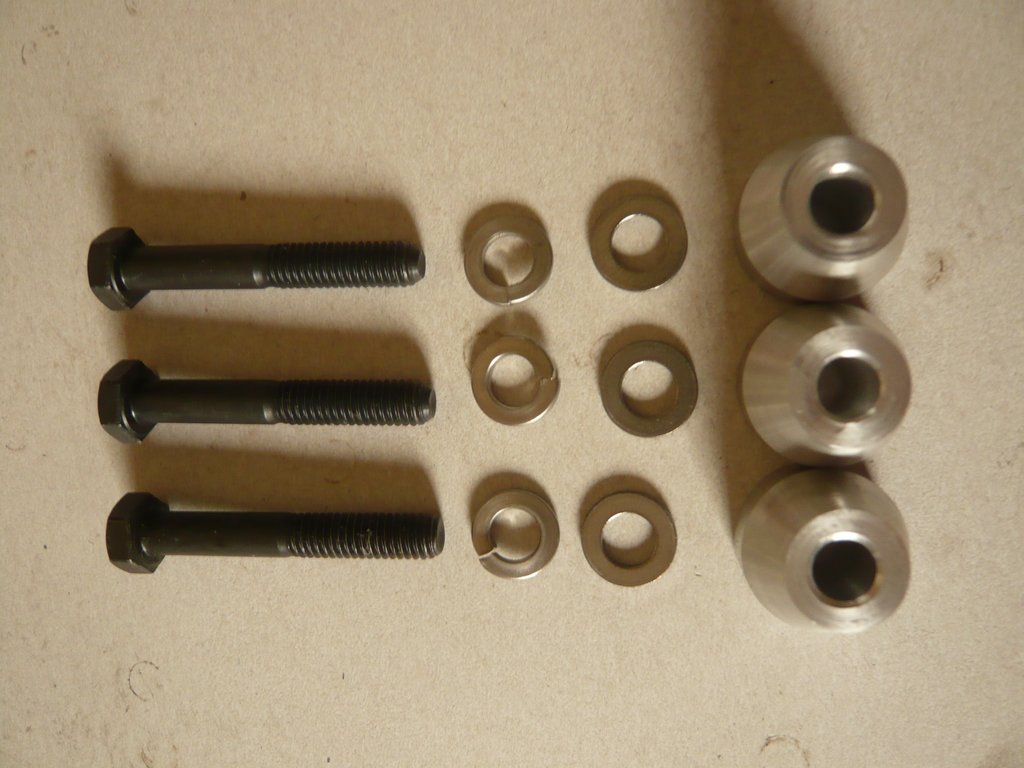

Die drei Befestigungsschrauben samt Alu-Distanzen für den Antriebsmotor:

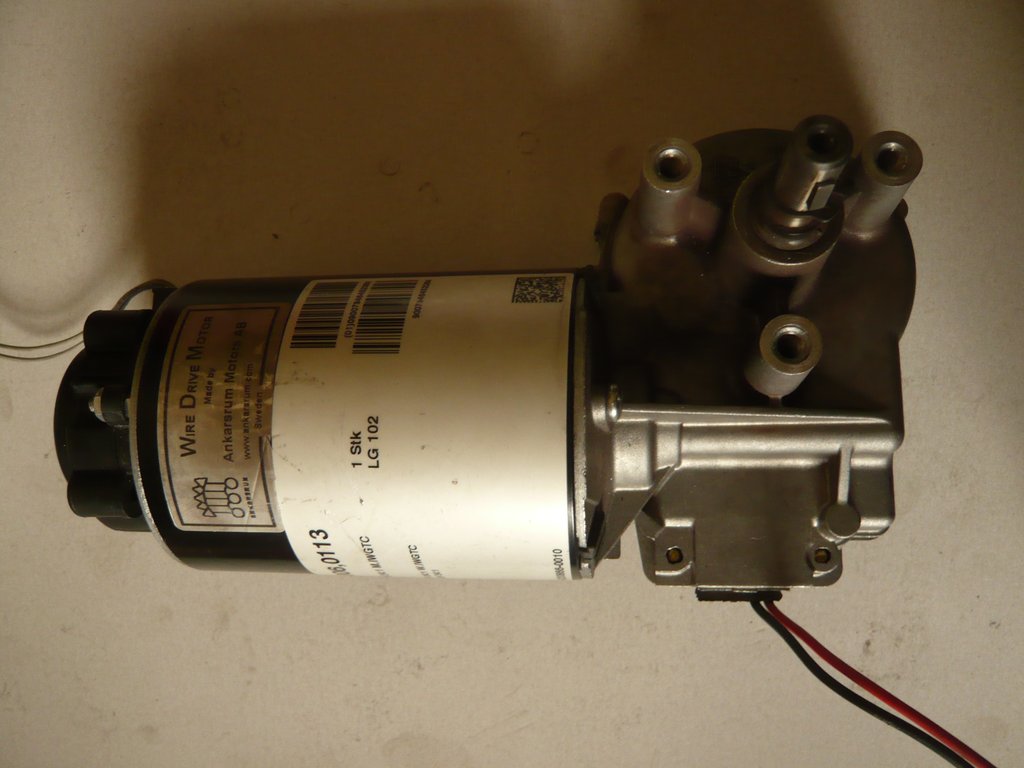

Der Motor stammt aus einem MiG-Schweißgerät eines österreichischen Herstellers. Da die in der Industrie gewaltig ziehen müssen und das über Jahre hinweg im mehrschichtigen Betrieb, dürfte der in dieser Anwendung wohl nie kaputt gehen
Satte 4Nm und Übersetzung von 1:24 bringen auch genug "Wumms":

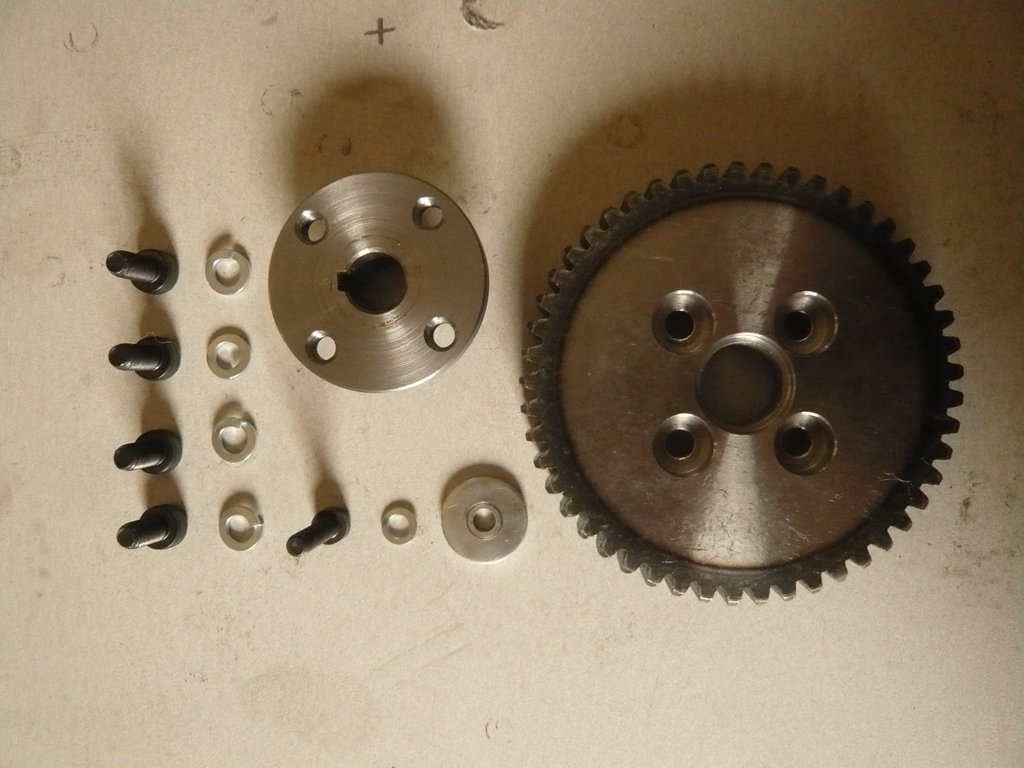

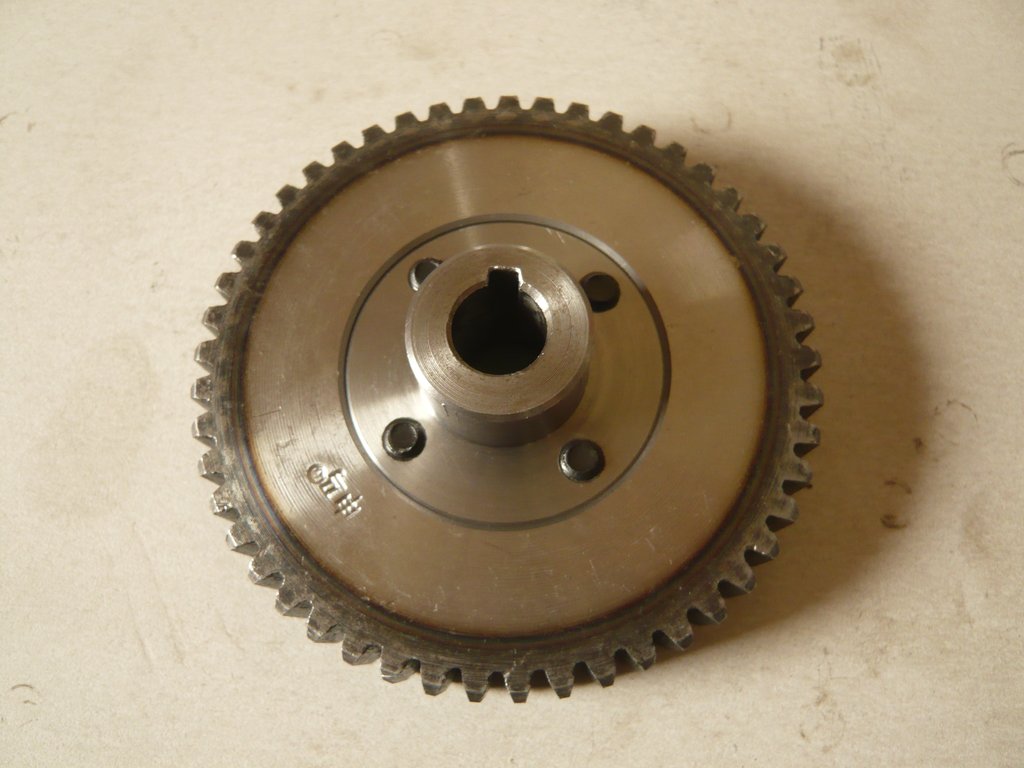

Das Antriebszahnrad wird über einen dafür angefertigten Flansch per Passfeder auf der Motorwelle mitgenommen:
Motor und Zahnrad an der Grundplatte verschraubt:
Wie man sieht nur sehr wenig Platz zu den beiden Distanzhülsen. Zur Sicherheit werden die noch ein paar Zehntel ausgedünnt:
Blick von oben:
und mit aufgesetzter Deckplatte:
Laufen tut es jetzt schon mal. Die Platine für die Ansteuerung per Pedal ist in Arbeit.
Gruß,
Andreas

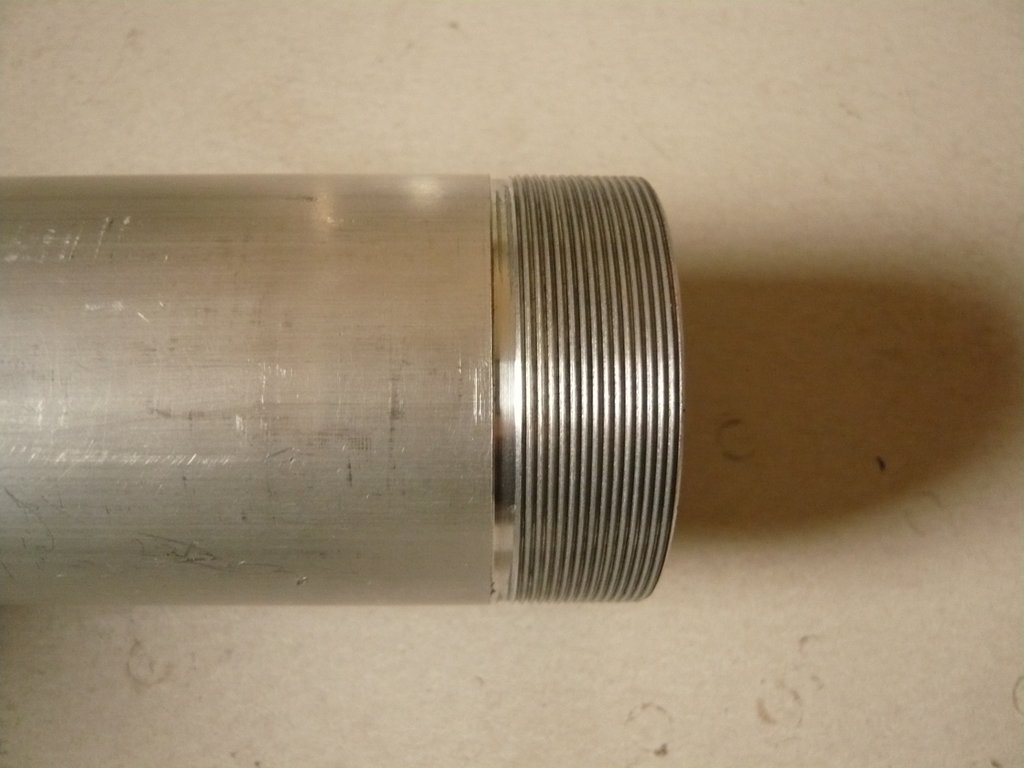

Als Distanz in der Mitte und gleichzeitig als Befestigung für die Kabeldruchführung und spätere Garnumlenkung, habe ich einen Aluminiumring gedreht, mit M50x1 Feingewinde und entsprechenden Bohrungen zum Verschrauben der beiden Platten:
Passend dazu das Rohr für die Durchführung:
Die drei Befestigungsschrauben samt Alu-Distanzen für den Antriebsmotor:
Der Motor stammt aus einem MiG-Schweißgerät eines österreichischen Herstellers. Da die in der Industrie gewaltig ziehen müssen und das über Jahre hinweg im mehrschichtigen Betrieb, dürfte der in dieser Anwendung wohl nie kaputt gehen
Satte 4Nm und Übersetzung von 1:24 bringen auch genug "Wumms":

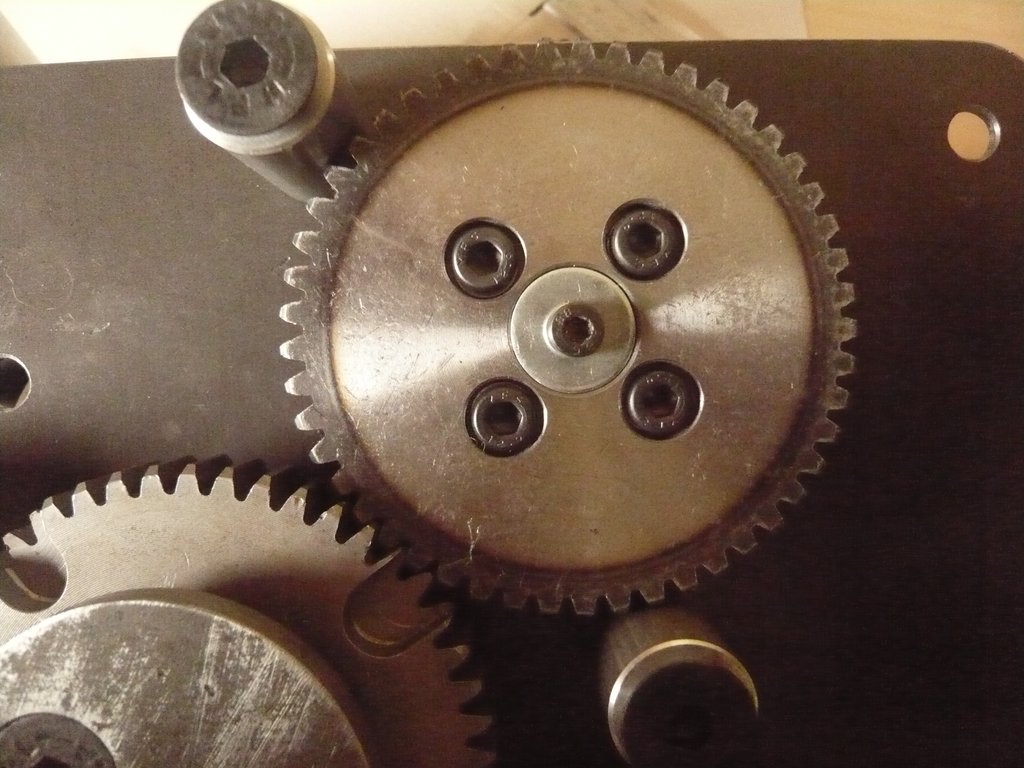

Das Antriebszahnrad wird über einen dafür angefertigten Flansch per Passfeder auf der Motorwelle mitgenommen:
Motor und Zahnrad an der Grundplatte verschraubt:

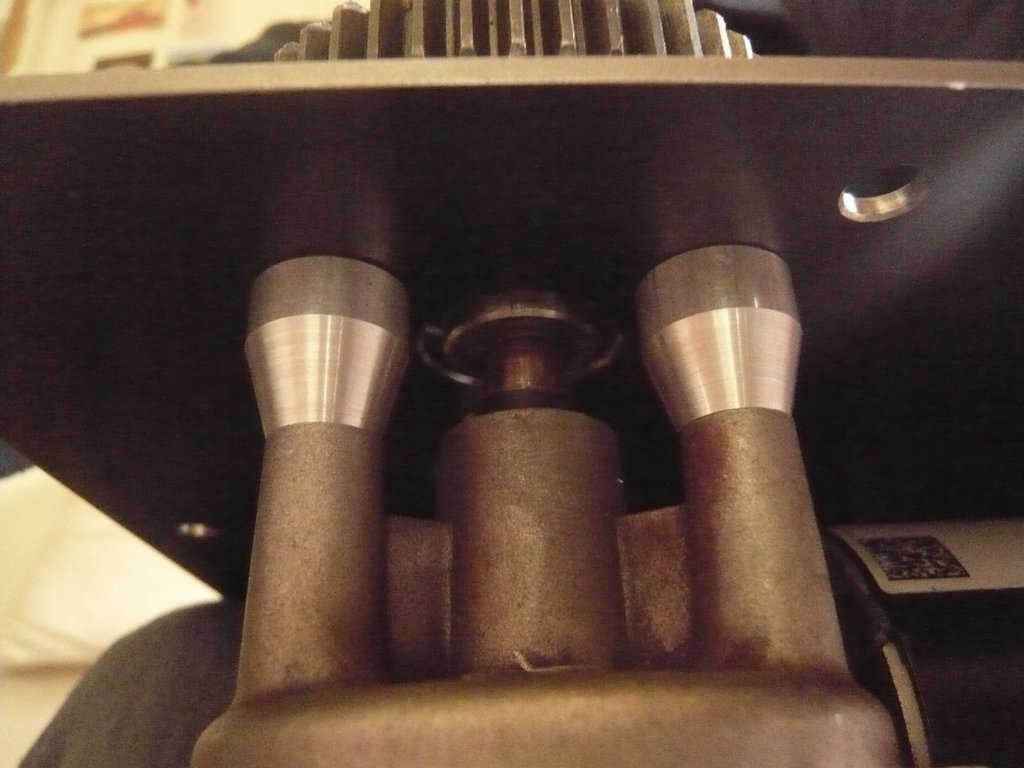

Wie man sieht nur sehr wenig Platz zu den beiden Distanzhülsen. Zur Sicherheit werden die noch ein paar Zehntel ausgedünnt:

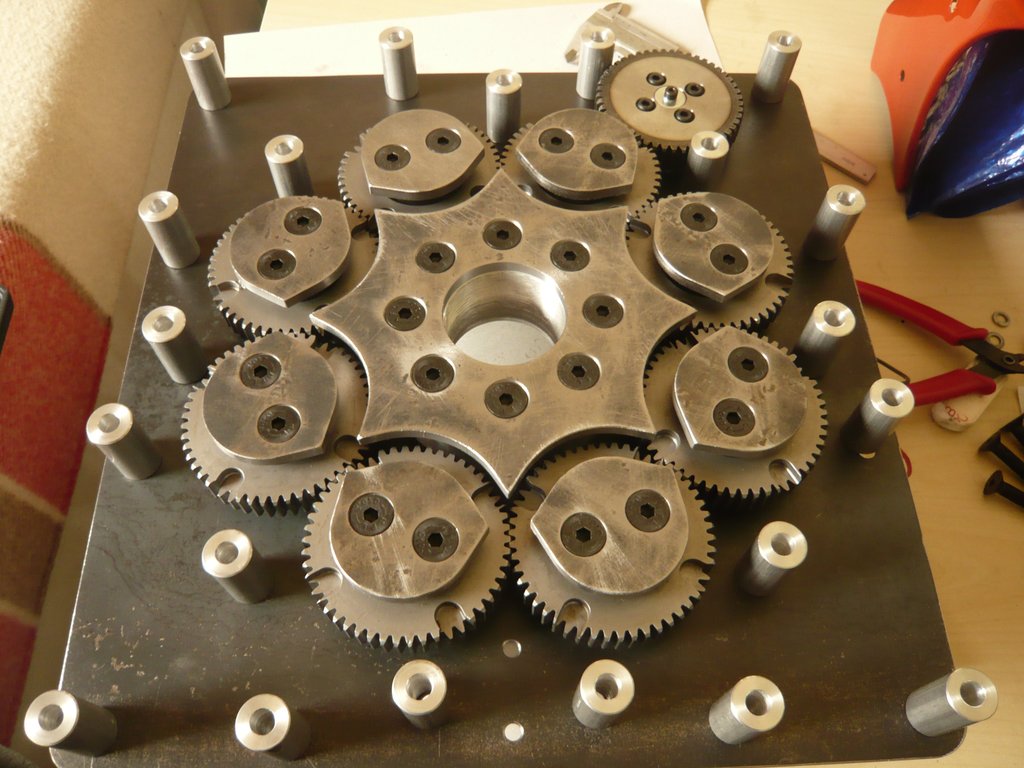

Blick von oben:

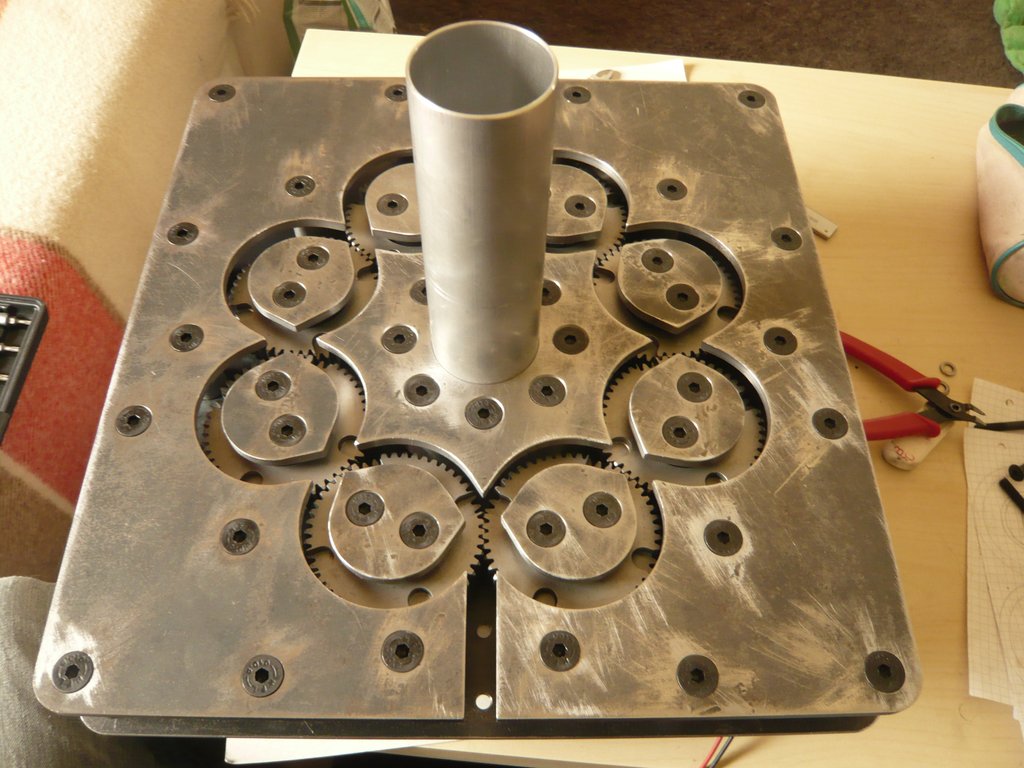

und mit aufgesetzter Deckplatte:
Laufen tut es jetzt schon mal. Die Platine für die Ansteuerung per Pedal ist in Arbeit.
Gruß,
Andreas
Du musst registriert und eingeloggt sein, um die Dateianhänge dieses Beitrags sehen zu können.
-
LastMohawk
- Beiträge: 1848
- Registriert: 2. Jul 2016
- Motorrad:: 1000er BMW Old School Umbau vor über 10 Jahren - Bj. 81
- Wohnort: Harscheid / Eifel
- Kontaktdaten:
Re: Kabelbäume maschinell einflechten
Und ich dachte ich hätte ein paar rostige Nägel im Kopf......
sehr spannend was du da machst. Und klasse bebildert.
Gruß
der Indianer
sehr spannend was du da machst. Und klasse bebildert.
Gruß
der Indianer
Mann, bin ich alt geworden...
- aber ich genieße diese innere Ruhe sehr.
Das wirkt sich auch an der Kuh aus, deren letzte Rille am Reifen meist unberührt bleibt
www.derIndianer.org
meine alte Goldwing wird ein Caferacer
- aber ich genieße diese innere Ruhe sehr.
Das wirkt sich auch an der Kuh aus, deren letzte Rille am Reifen meist unberührt bleibt
www.derIndianer.org
meine alte Goldwing wird ein Caferacer
Re: Kabelbäume maschinell einflechten
Ich glaub das wird die geilste Maschine im ganzen Forum!
Wirklich tolles Projekt!
Viele Grüße und weiterhin viel Erfolg!
Sven
Wirklich tolles Projekt!
Viele Grüße und weiterhin viel Erfolg!
Sven
-
Jupp100
- Beiträge: 5602
- Registriert: 12. Okt 2013
- Motorrad:: Suzuki GS 850 G, Bj. 1980
- Wohnort: Sande
Re: Kabelbäume maschinell einflechten
Ich erhöhe auf Meise zum Quadrat!
Beeindruckend wie das Projekt vorwärts geht.
PS.: Ich wußte garnicht, daß Du so ein Katzenfan bist.
Beeindruckend wie das Projekt vorwärts geht.
PS.: Ich wußte garnicht, daß Du so ein Katzenfan bist.
Gruß Stefan
In meiner Realität bin ich Realist!
In meiner Realität bin ich Realist!
-
fettknie
- Beiträge: 699
- Registriert: 22. Dez 2014
- Motorrad:: Honda CB 600 Hornet
Ducati 750 Supersport
Re: Kabelbäume maschinell einflechten
Bin schwer beeindruckt von dem Projekt!
Eingeflochtene Kabelbäume finde ich großartig!
Ich bleibe dran, gutes Gelingen!
Greetinx, Philipp
Eingeflochtene Kabelbäume finde ich großartig!
Ich bleibe dran, gutes Gelingen!
Greetinx, Philipp
lieber satt als sauber
-
Onym
Re: Kabelbäume maschinell einflechten
Jetzt, wo Du es schreibst.......Einfacher vergleich: Zieh an einen Fuß eine gut passende Socke und den anderen umwickelst du mit Klebeband. Klar sind beide Füße eingepackt, aber die Wahl dürfte eindeutig sein ;)
Dann ziehe ich ab jetzt Socken an !! Danke für den Tipp..... Wenn Deine Maschine fettich ist haste gleich ne super Geschäftsidee. Da gibt´s Bedarf für.
Finde ich gut, diese Sache.
-
grumbern
- Administrator
- Beiträge: 17939
- Registriert: 18. Jan 2013
- Motorrad:: Kreidler Mustang (1981, original), Kreidler RS (1974, Café), Kreidler Florett 80 (1982, original), Enfield Bullet 350 (1979, original), XS-650 (1977, Café), Royal Enfield Indian Chief 700 (1959), Royal Enfield Trial (1963, im Aufbau), Royal Enfield Interceptor (1964, im Aufbau)
- Wohnort: Spessart
Re: Kabelbäume maschinell einflechten
Danke Jungs, es bleibt spannend und gerade der "Endspurt" bietet ja oft noch einiges an Überraschungen!
Wenn das funktioniert, kann man da sicher über Auftragsarbeiten nachdenken, für meine zwei Kabelbäumchen wäre das ja auch etwas unsinnig.
@Jupp: Ich musste erst etwas überlegen, vor allem, da ich ja doch eher ein Hundemensch bin, aber wenn man's sieht... ich habe ja so gelacht! Ich glaube, ich nenne die Maschine "Knitty-Kitty"
Wenn das funktioniert, kann man da sicher über Auftragsarbeiten nachdenken, für meine zwei Kabelbäumchen wäre das ja auch etwas unsinnig.
@Jupp: Ich musste erst etwas überlegen, vor allem, da ich ja doch eher ein Hundemensch bin, aber wenn man's sieht... ich habe ja so gelacht! Ich glaube, ich nenne die Maschine "Knitty-Kitty"
