Kabelbäume maschinell einflechten

[grumbern]

Ein Bisschen ist es weiter gegangen.

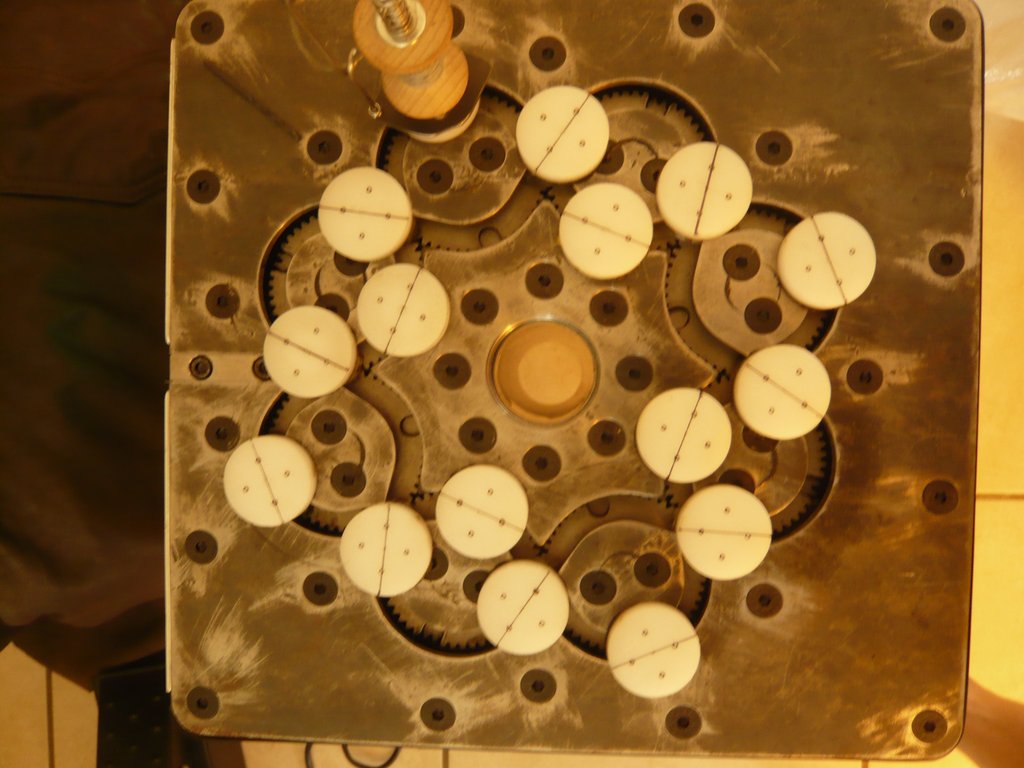

Die Maschine hat ein Gehäuse, die Elektrik ist komplett und mit den Spindeln geht es auch voran:

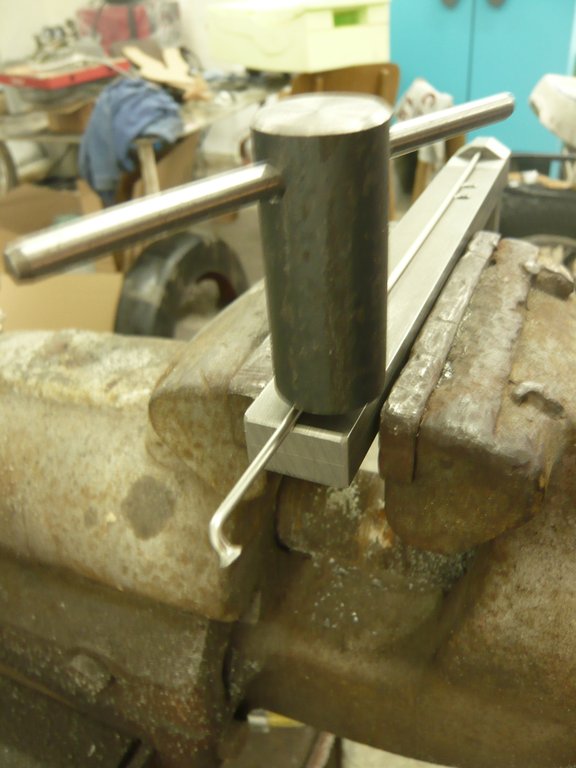

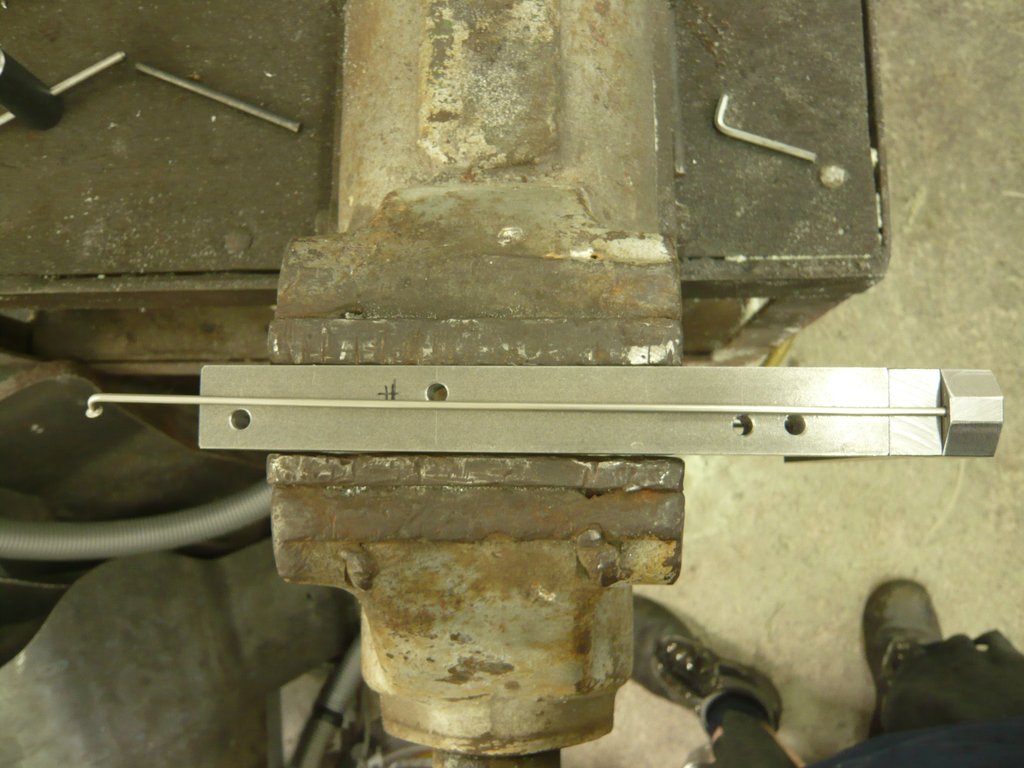

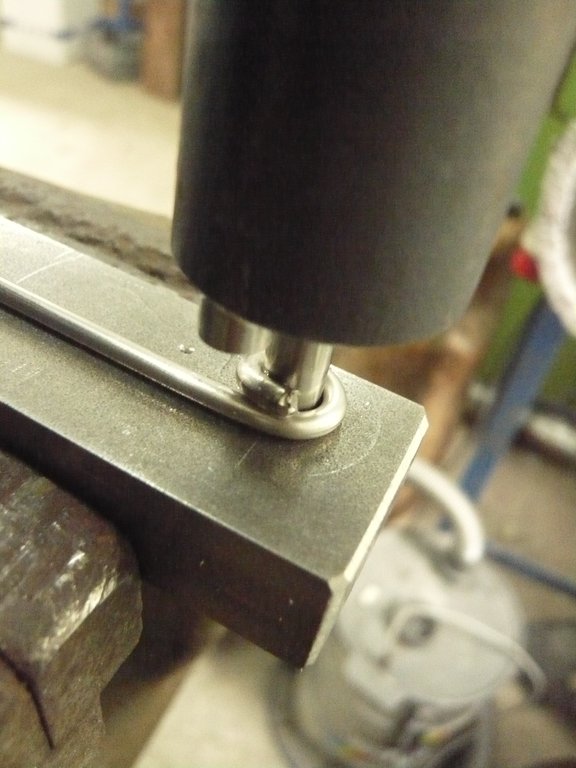

Für die Garnführung habe ich ein paar VA-Speichen zweckentfremdet. Die haben das passende M3-Gewinde und sind schön stabil. Damit alle gleich gebogen sind, habe ich mir eine kleine Vorrichtung gebaut:

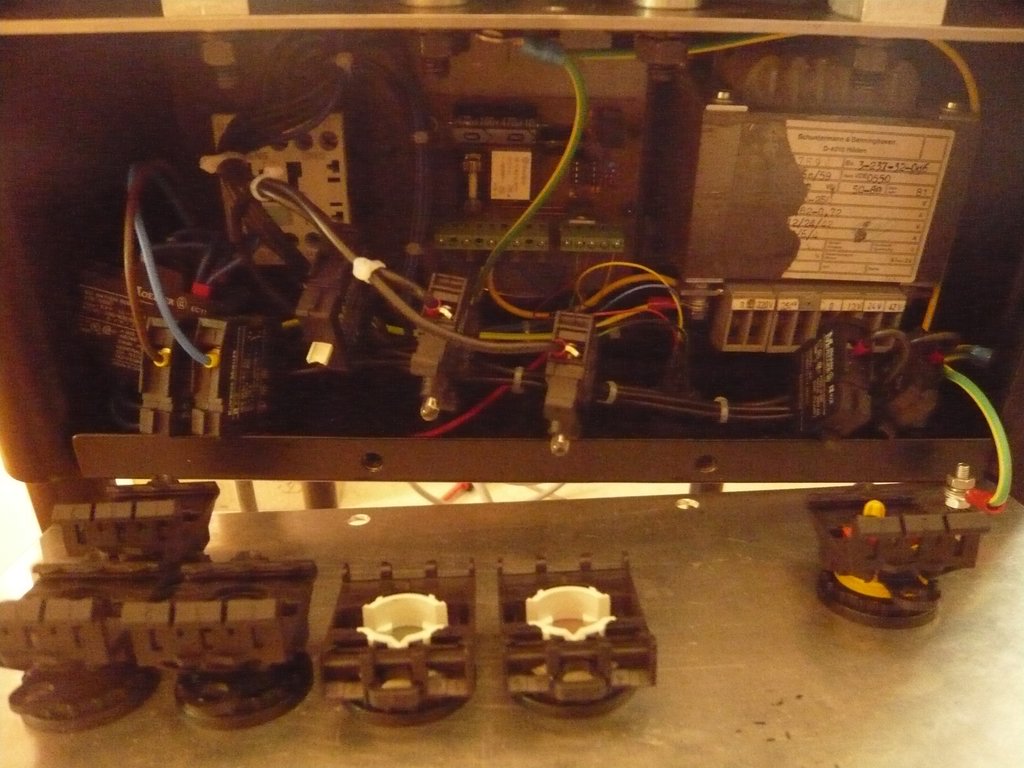

Die Elektrik:




Die Schlitten angezeichnet:

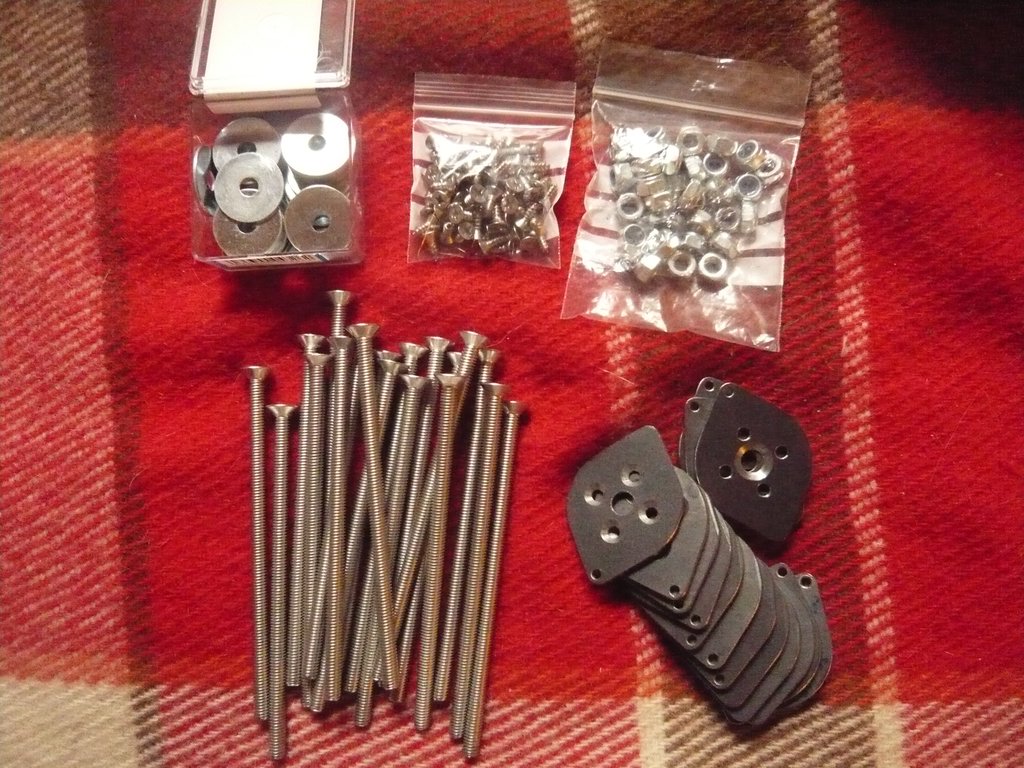

Einzelteile...

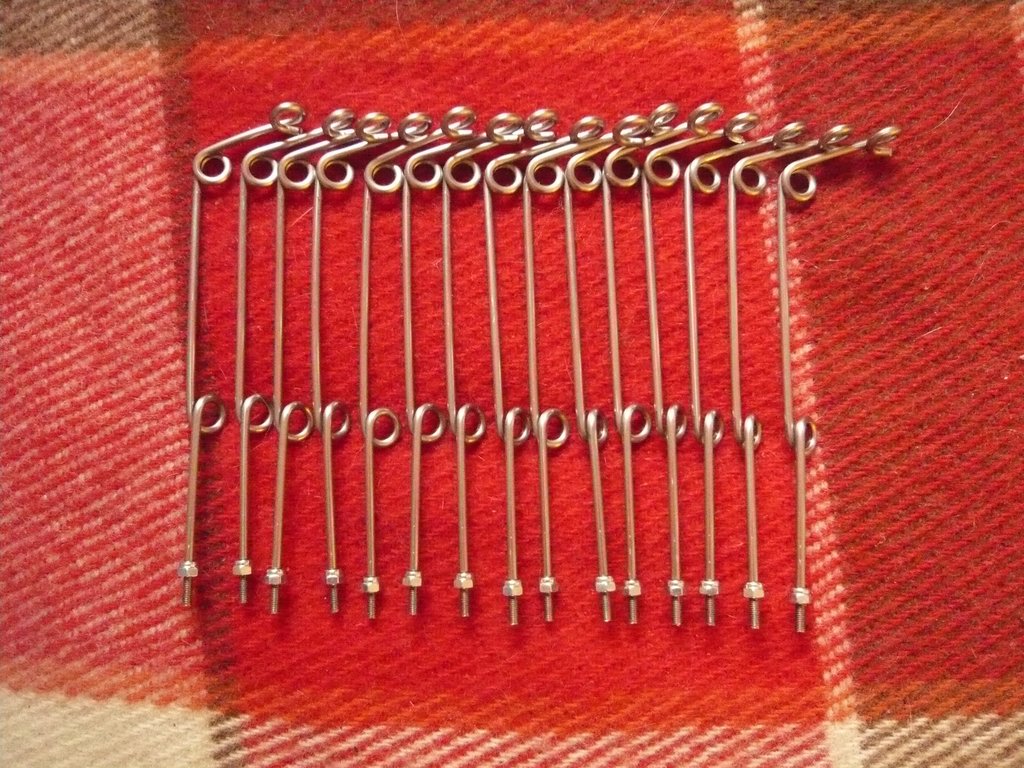

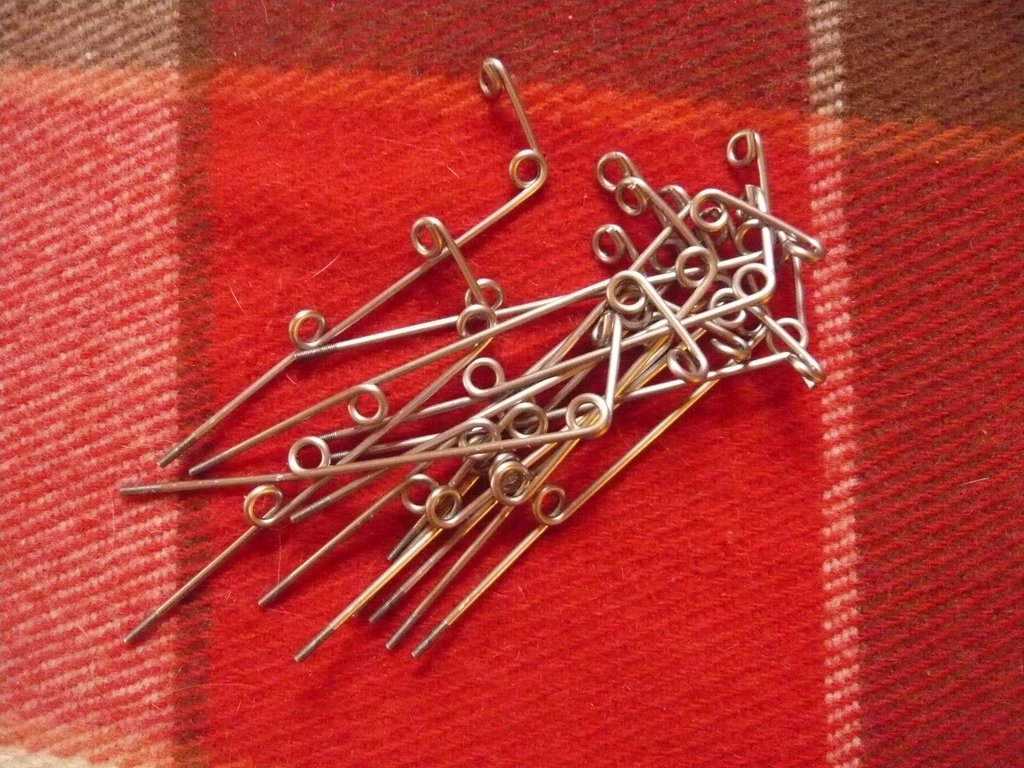

Die gebogenen Führungen:




Zwischenstand:




Ein Spindelträger ist schon fertig, 15 fehlen noch ;)




Gruß,
Andreas

[didi69]

absolut genial... meinen Respekt

du hast echt einen Vollschuss...

[Jupp100]

Go cat go!

[LastMohawk]

......
Ein Spindelträger ist schon fertig, 15 fehlen noch ;)
.......

.... der Kerl spinnt doch, oder?

Gruß
der Indianer

[mapfl]

.... der Kerl spinnt doch, oder?

nein, nein, nein!!!!
Endlich einer der verstanden hat was es heißt:

CARPE DIEM

Der Markus!

[Dengelmeister]

So sieht's aus!!!!

[Krami]

Mir hauts da echt den Nucki aus der Gosche...

[Hux]

absolut genial... meinen Respekt

du hast echt einen Vollschuss...

Jep, da schließe ich mich an, in der Reihenfolge.

[grumbern]

Da ich gerade sehe, dass hier schon lange nichts mehr passiert ist, mal ein kleines Update.

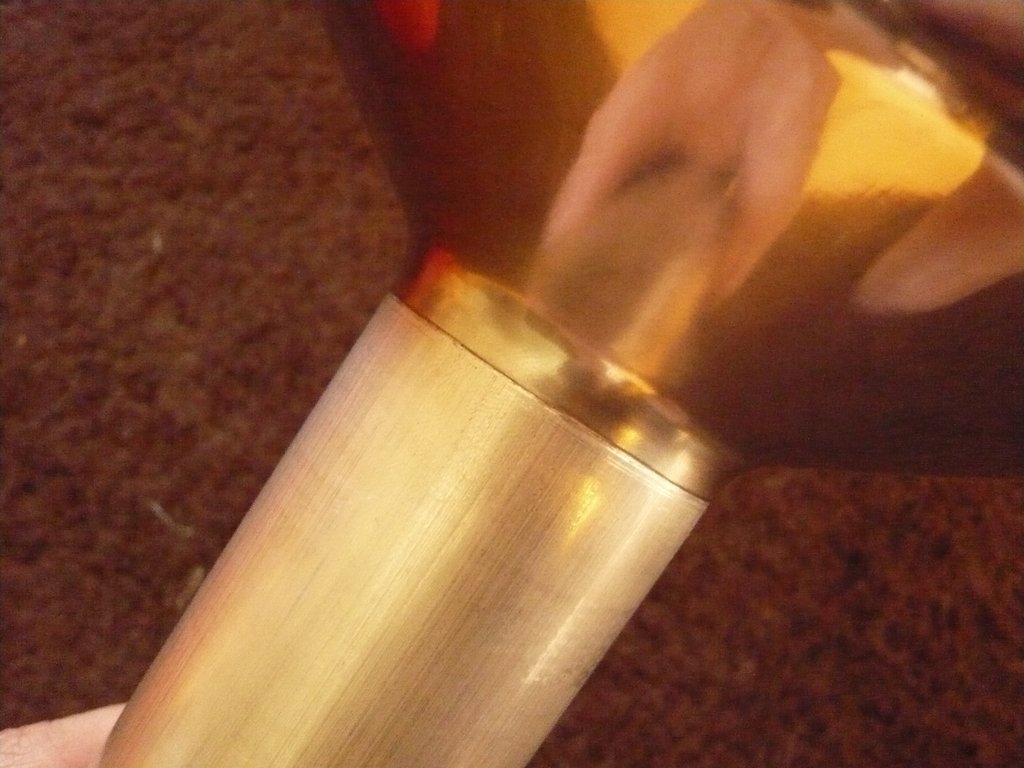

Der Trichter wurde montiert. Dazu habe ich einfach einen konischen Absatz in das Rohr gedreht und den Trichter von unten darüber gestülpt, dass er dort einrasten konnte. Er klemmt dort so fest, dass keine weitere Befestigung nötig war:

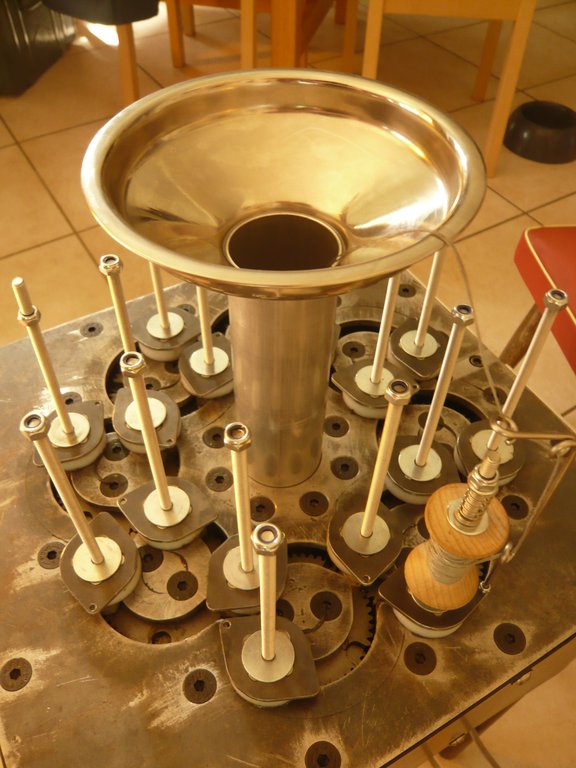

Und auf der Maschine montiert:

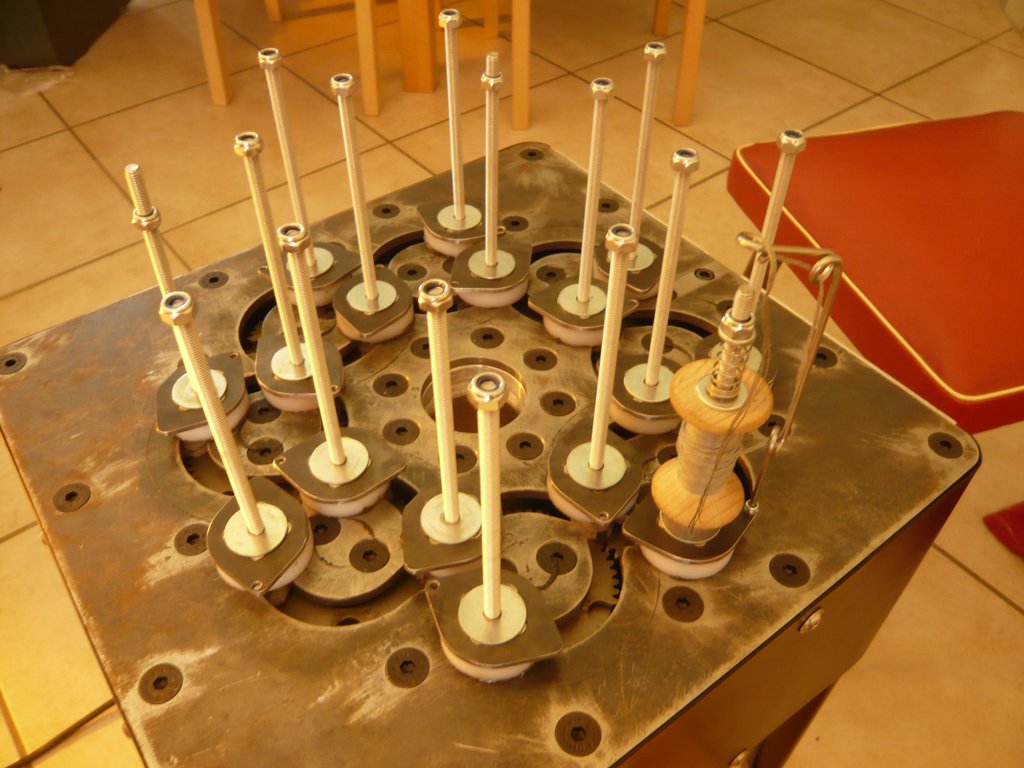

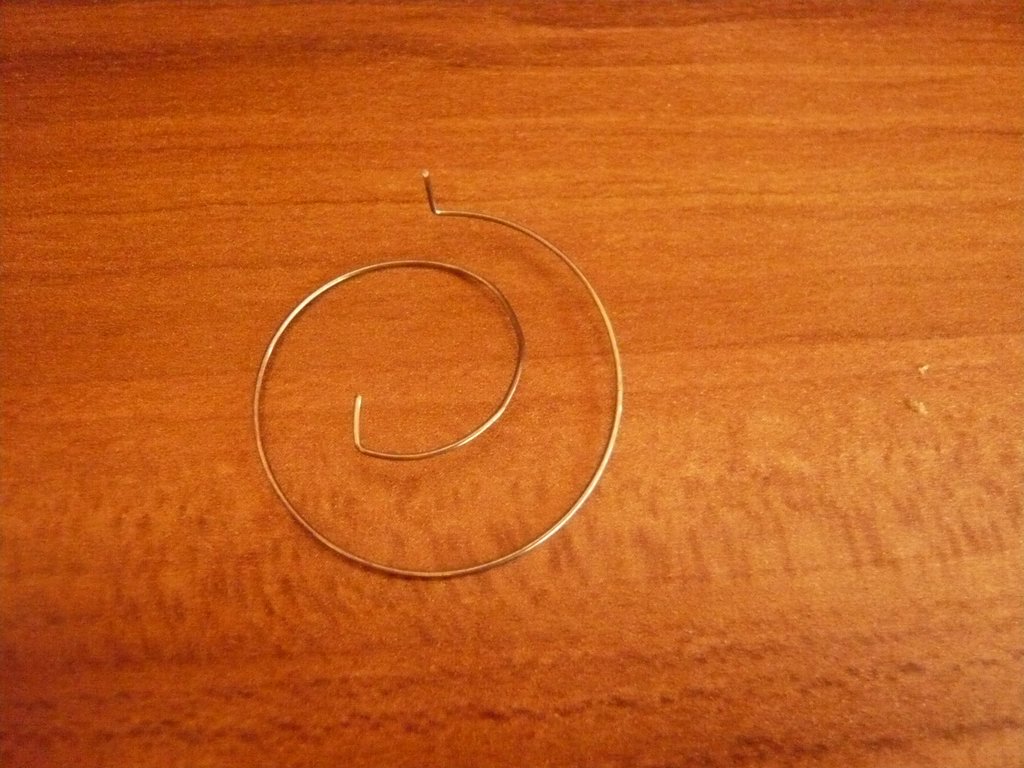

Alle Garnführungen fertig gebogen:

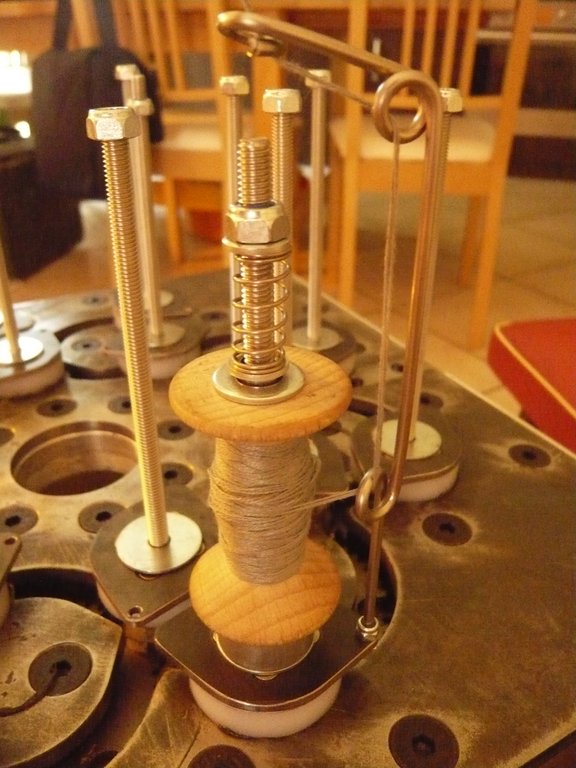

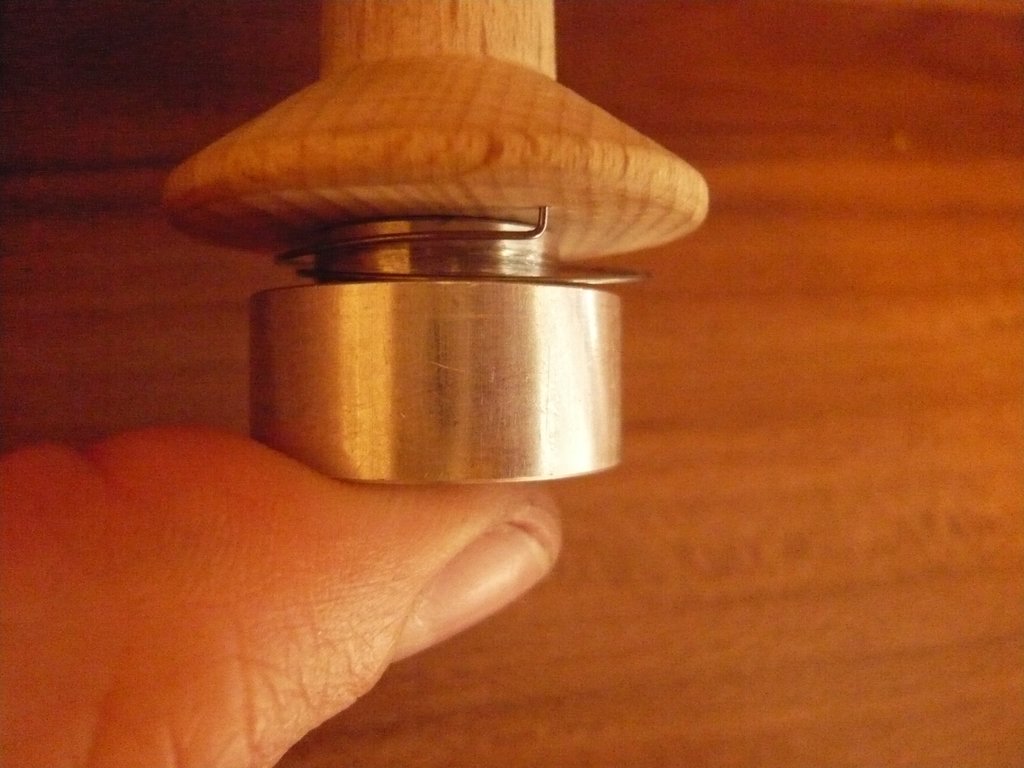

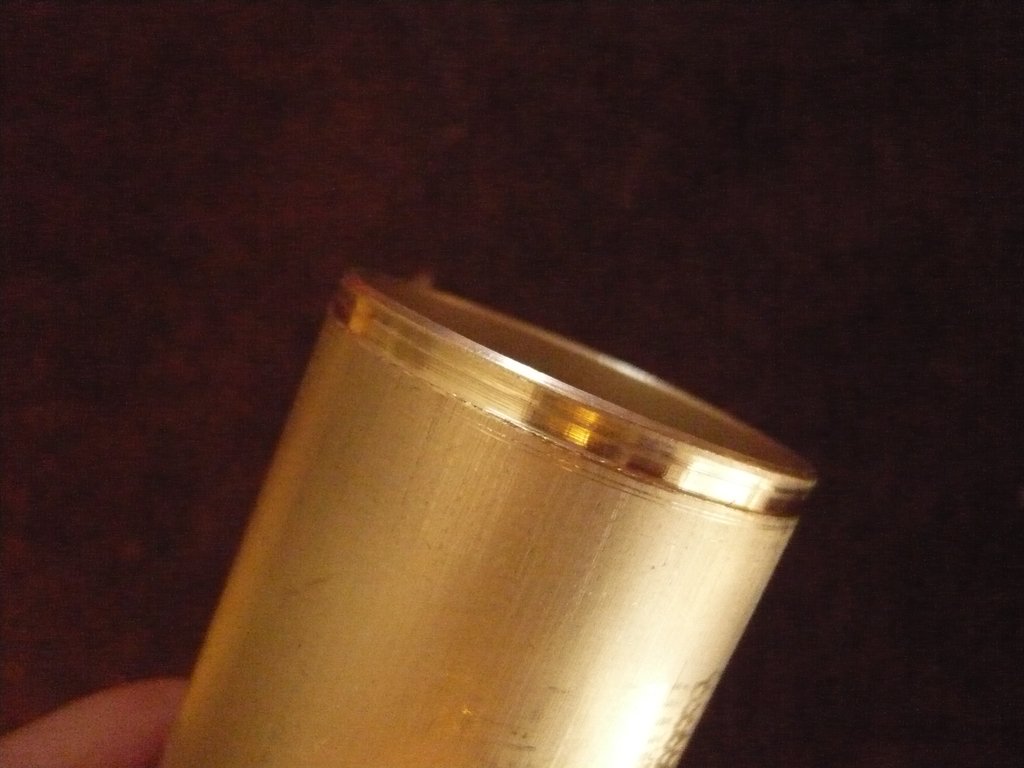

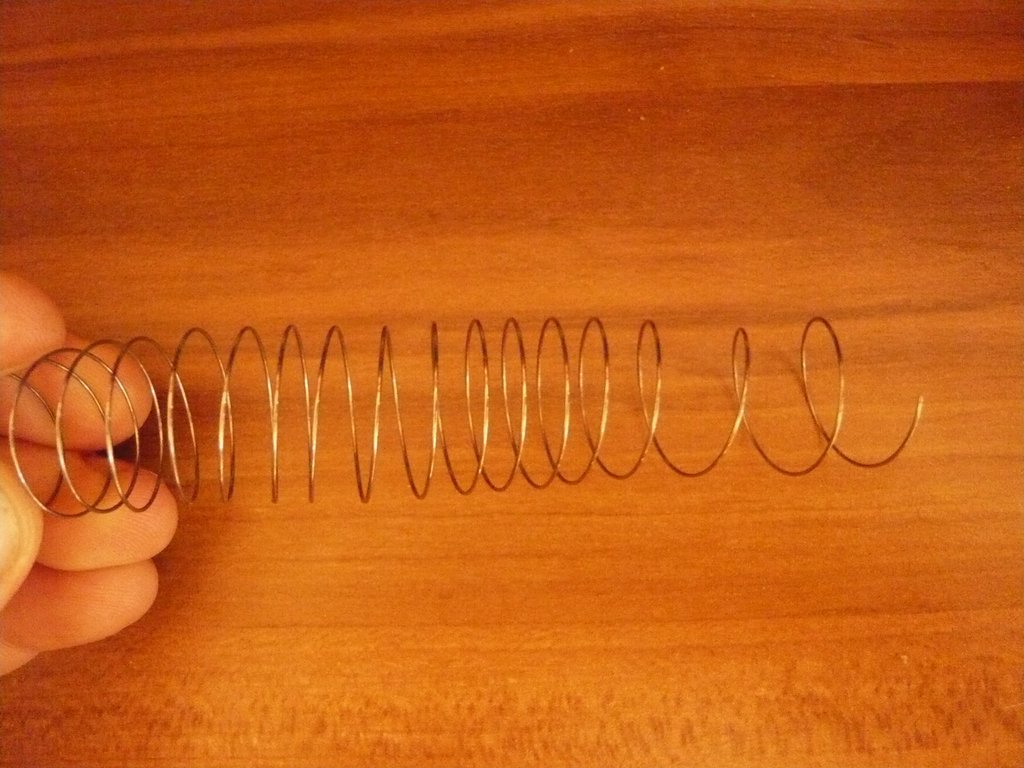

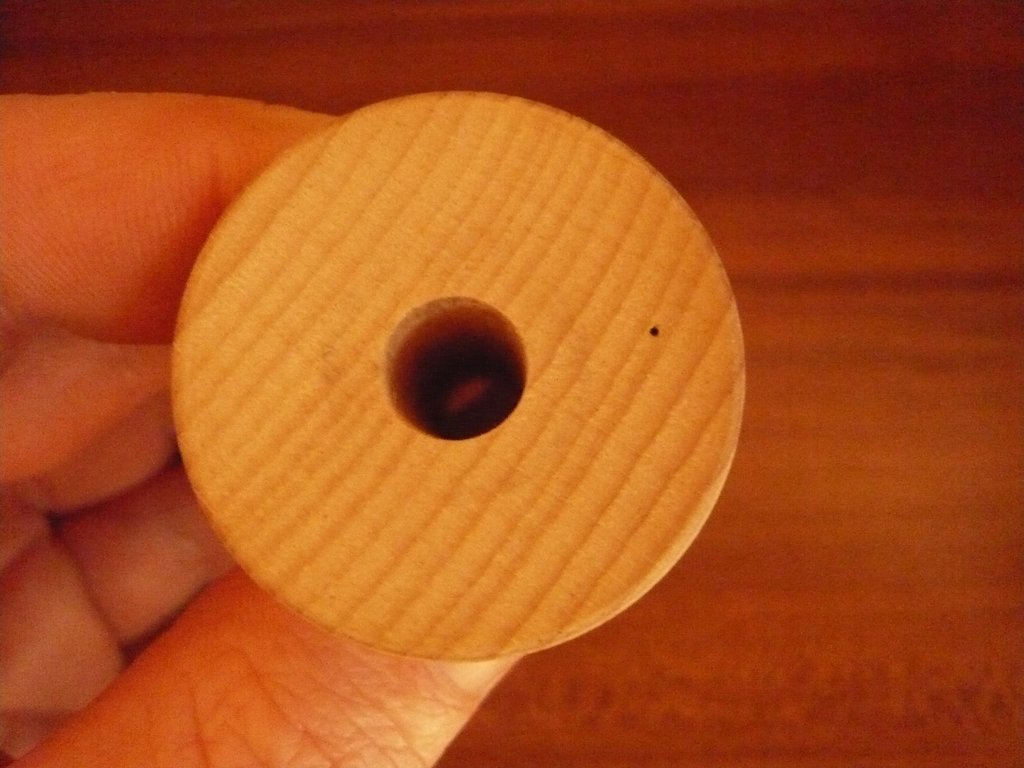

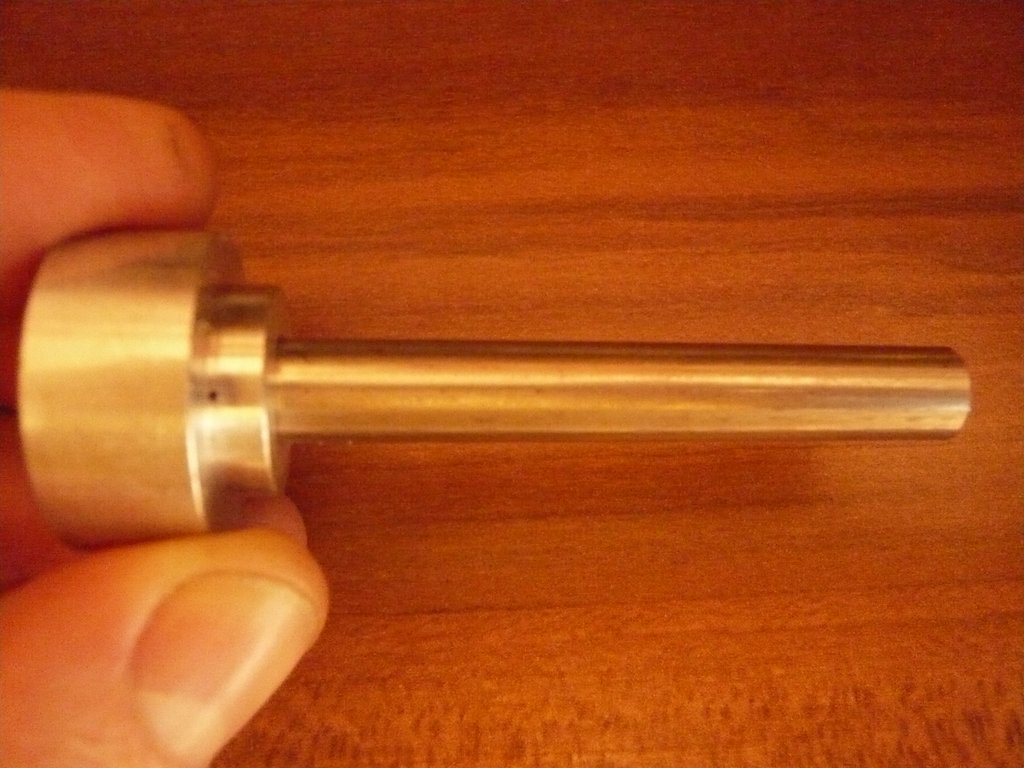

Die Spulenträger wurden aus einem Aluminiumdrehteil mit eingepresster VA-Hohlachse hergestellt. Die Spulen sind darauf frei drehbar gelagert und mit einer Feder fixiert. Davon verspreche ich mir eine gewisse Grundspannung auf dem Garn, wenn sich der Abstand der Spule zum Trichter während der Bewegung ändert. Ob es funktioniert, weiß ich noch nicht ;)














Und zu guter letzt noch ein kleiner Film:



Gruß,
Andreas

[SebastianM]

Cooles video, aber irgendwie seh ich keine bilder?

edit: jetzt sind die Bilder da. Saustark.
