mal wieder Elektrikprobleme
Und zwar habe ich hier eine Kawasaki ZR550 ich glaub die geläufige Modellbezeichnung "Zephyr"
Der Vorbesitzer wollte sie wohl zerlegen und so war der ganze Kabelsalat der sonst im Scheinwerfer steckt losgemacht und hing so vorne rum.
Jetzt will ich erstmal die Elektrik wieder zusammenstecken und anschliessend den Startversuch zu machen.
Vorne die Kabel beim Scheinwerfer, das ist ja eigentlich recht übersichtlich, das meiste sind diese Würfelstecker die man quasi garnicht vertauschen kann. Die habe ich jetzt alle (glaub drei Stück insgesament) zusammen gesteckt, und nun stehe ich da.
Sechs Kabel (Japanstecker) hängen rum und ich weiss nicht sorecht wohin damit, die Sonne knallt gnadenlos auf die Garage die sich gefühlt auf 50Grad erhitzt hat was das ganze für mich "Elektriklaie" nicht einfacher macht :=
Aber mal zuerst was alles funktioniert was nicht.
-Blinker sind momentan zwar keine dran, aber das Relais tickt beim betätigen und auch die Kontrollanzeige blinkt dabei vor sich hin.
-Bremslicht, beim betätigen des Hebels am Lenker und auch am Pedal funktioniert.
-Öldruckanzeige leuchtet auch rot.
-Hupe funktioniert.
Jetzt kommts, Standlicht, Fernlicht, Abblendlicht. Da gibt es am Lenkerschalter diesen Knopf für Lichthupe, das funktioniert auch.
Will ich aber ganz normal Licht einschalten gehts nicht, weder vorne noch hinten Licht.
Die Birne/Leuchte ist getestet und auch gut. Hier wäre ja zu vermuten etweder der Schalter selbst defekt oder wie oben erwähnt (was ich eher vermute) die restlichen Kabel die noch rumbaumeln, müssen jeweils an ihr Gegenstück.
Foto der übrig gebliebenen Kabel hänge ich mit dran.
Da sind wie gesagt vorne beim Scheinwerfer Sechs kabel, vier davon vermutlich für die vorderen Blinker, alle vier haben diese Grüne "Tülle" (Farben: grün, grau, schwarz/gelb, schwarz/gelb Foto links).
So zusätzlich die zwei anderen Kabel die noch frei sind, (beide helle Tülle auch Foto links) da weiss ich jetzt nicht so genau wohin damit, Vermutung war Standlicht, aber das hat auch nichts gebracht.
Jetzt nochmal kurz zum nichtfunktionierenden Abblendlicht, ich bin dann nochmals alle Kabel lang gegangen und es ist mir noch aufgefallen, dass zwei Kabel nicht belegt sind. Und zwar was mich stutzig macht diese sind gelb/rot genauso wie vorne das Kabel das genau zum Scheinwerfer führt. Diese beiden kabel baumeln unbelegt im Bereich der Zündspuhlen rum. Weiss villeicht jemand was da dran gehört??
Und als letztes. Man könnte ja mit der einfachen Prüflampe versuchen nach und nach auszugrenzen.
Liege ich hier richtig: Die Klemme an Masse, Schalter drücken und mit der Spitze dann die Kabel durchgehen, an einem Kabel müsste dan Saft kommen z.B. vom Blinker??
Hoffe das war nicht zu durcheinander geschrieben, villeicht hab ich ja Glück und jemand hat den entscheidenen Tipp^^

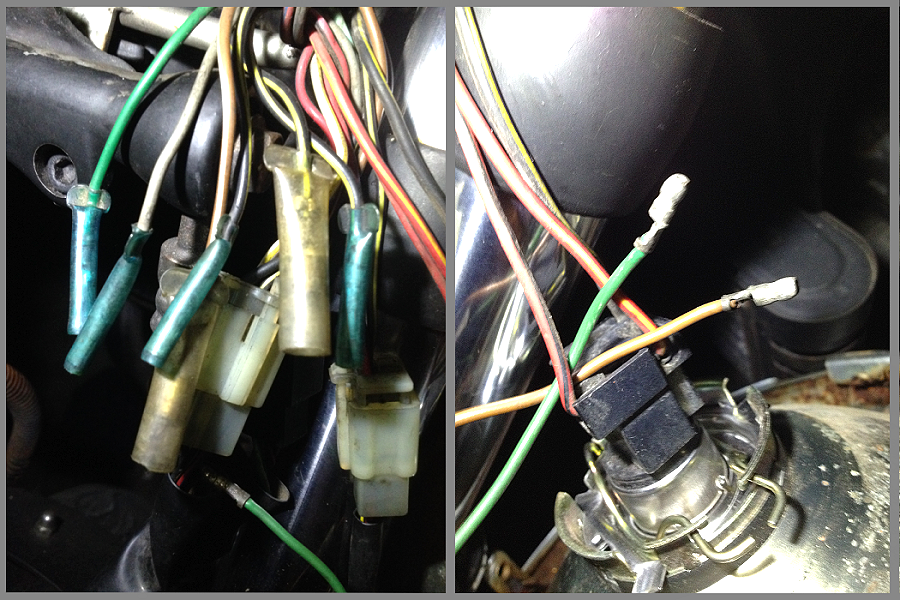

Links die noch freien Stecker. Rechts beide Kabel vom Standlicht
Vielen dank
MFG
